Introducción

En el el artículo Extracción con fre:ac y Documentación extrajimos el audio. Ahora toca escanear los artes del cd, y procesar esas imágenes para crear los archivos definitivos con las dimensiones correctas.

Vamos a generar:

• folder.jpg (953×953): portada cuadrada principal
• coverart_nn.jpg: portada + contraportada (dimensiones según tipo de CD)
• booklet_nn.jpg: páginas del booklet
• cdart.png: arte del disco con transparencia

Dimensiones por Formato

Tipo de CD	Elemento	Dimensiones	Ubicación
Jewel Case	folder.jpg	953×953 px	Raíz
	coverart.jpg	1780×1379 px	artwork/coverart/
	booklet simple	1422×1398 px	artwork/booklet/
	booklet desplegable	2844×1398 px	artwork/booklet/
Digipak	folder.jpg	953×953 px	Raíz
	coverart.jpg	1646×1450 px	artwork/coverart/
	booklet simple	1422×1398 px	artwork/booklet/
	booklet desplegable	2844×1398 px	artwork/booklet/
Cardboard Sleeve	folder.jpg	953×953 px	Raíz
	coverart.jpg	1470×1454 px	artwork/coverart/
Todos	cdart.png	1000x1000 px	Raíz

Chuleta de Atajos de Teclado GIMP

Estos son los atajos que uso constantemente. Imprímete esta tabla o tenla a mano:

Acción	Atajo	Uso en el Workflow
Selección rectangular	R	Recortar portadas y secciones
Selección elíptica	E	Seleccionar área del CD
Rotar 90° horario	Ctrl+Alt+H	Corregir orientación de escanados
Rotar 90° antihorario	Ctrl+Alt+A	Corregir orientación de escanados
Máscara rápida	Shift+Q	Refinar selecciones complejas
Exportar	Ctrl+Shift+E	Guardar resultado final
Escalar imagen	Shift+S	Ajustar a dimensiones estándar
Autocrop	Shift+Ctrl+X	Eliminar bordes automáticamente
Zoom in	+	Acercar para detalles
Zoom out	-	Alejar vista
Zoom 100%	1	Vista 1:1 real
Deshacer	Ctrl+Z	Deshacer último paso
Rehacer	Ctrl+Y	Rehacer

Tip: Estos atajos son personalizados. Si usas GIMP por defecto, algunos pueden variar. Puedes configurarlos en Editar > Preferencias > Interfaz > Configurar atajos de teclado.

Escaneo del Artwork

1. Configuración del Escáner

Modelo: Brother MFC-J6940DW

Configuración recomendada:

En el software del escáner (o SANE en Linux):

# Verificar que el escáner está disponible
scanimage -L

# Debería mostrar:
# device `brother4:net1;dev0' is a Brother MFC-J6940DW

Parámetros de escaneo:

Parámetro	Valor	Razón
Resolución	300 DPI	Equilibrio calidad/tamaño
Modo color	RGB (Color)	Aunque sea B/N, escanea color
Formato	JPG	Alta calidad (95-100%)
Calidad JPG	95-100%	Mínima compresión
Profundidad	24-bit (8 bit/canal)	Estándar
Área	A3 completa	Recortarás en GIMP

¿Por qué JPG de alta calidad?

• JPG al 95-100% es prácticamente indistinguible de TIFF
• Archivos mucho más pequeños (~2-4 MB vs 20-50 MB)
• Más rápido de escanear y transferir
• Perfectamente válido para portadas de CDs a 300 DPI

Importante sobre la calidad:

Configura tu escáner con calidad máxima (95-100%). En XSane:

• Preferencias → Setup → Calidad de imagen JPEG: 95-100

Con esta calidad, la pérdida es imperceptible para portadas de CD.

2. Escaneo

Mi escáner soporta formato A3, lo que aprovecho para capturar múltiples elementos en una sola pasada. Organizo estratégicamente la portada, el CD, y el booklet (previamente desgrapado para quedar completamente plano) distribuyendo los elementos para optimizar el espacio disponible. Realizo tantos escaneos como sean necesarios, rotando folletos y carátulas para capturar todas las caras.

Es crucial alinear los documentos lo más rectos posible sobre el cristal del escáner, minimizando correcciones posteriores en GIMP. Aun así, cierto ajuste de perspectiva será inevitable en el procesado.

3. Consejos para un Escaneo Óptimo

Preparación del equipo:

• ✔️ Limpia el cristal del escáner con paño de microfibra (elimina polvo y huellas)
• ✔️ Cierra completamente la tapa para evitar reflejos de luz ambiente
• ✔️ Verifica la alineación de los elementos antes de escanear

Configuración del software:

• ✔️ Establece calidad JPG al máximo (95-100%) en las preferencias del escáner
• ✔️ Escanea siempre en color, incluso para arte monocromático (mayor información tonal)
• ⚠️ Evita el alimentador automático para portadas y booklets (produce pérdida de calidad)

Técnica de escaneo:

• ✔️ Escanea booklets con páginas dobles abiertas cuando sea posible
• ✔️ Para booklets con tendencia a curvarse, coloca un libro pesado encima (mantiene superficie plana)
• ✔️ Realiza una previsualización antes del escaneo final para verificar encuadre

Preparación del Entorno GIMP

Configuración Inicial

Lanzar GIMP:

gimp

Ajustes recomendados previos al trabajo:

1. Tema oscuro (reduce fatiga visual en sesiones largas):

   • Editar > Preferencias > Tema > Dark

2. Historial de deshacer ampliado:

   • Editar > Preferencias > Entorno > Niveles de deshacer: 99

3. Interpolación de alta calidad:

   • Editar > Preferencias > Opciones de herramientas
   • Interpolación predeterminada: Cúbica (óptima para escalado)

Estructura de Archivos

A partir de los escaneos generaremos la siguiente jerarquía:

/wav/a-z/ABBA/2014 - Gold/
├── folder.jpg          # Portada cuadrada 953×953px
├── cdart.png           # Arte del CD con transparencia
└── artwork/
    ├── coverart/       # Carátulas y material externo
    │   ├── coverart_01.jpg
    │   ├── coverart_02.jpg
    │   └── coverart_nn.jpg
    └── booklet/        # Páginas del libreto interior
        ├── booklet_01.jpg
        ├── booklet_02.jpg
        └── booklet_nn.jpg

Workflow 1: Crear folder.jpg (Portada Cuadrada)

Objetivo: Generar portada principal de 953×953 px optimizada para reproductores

Paso 1: Abrir el Escaneo

Archivo > Abrir → selecciona el documento que contiene la portada

Paso 2: Extraer Zona de Trabajo

Dado que el escaneo contiene múltiples elementos, aislamos la portada:

1. Seleccionar región con R (herramienta selección rectangular)
2. Dejar márgenes holgados alrededor de la portada
3. Copiar con Ctrl+C
4. Pegar como nueva imagen con Ctrl+Shift+V

Paso 3: Enderezar la Imagen

Aunque intentamos alinear correctamente durante el escaneo, pequeños ajustes suelen ser necesarios:

1. Crear guías de referencia:

   • Arrastra una guía horizontal desde la regla superior
   • Arrastra una guía vertical desde la regla lateral derecha
   • Posiciónalas alineadas con bordes rectos de la portada

2. Aplicar rotación:

   • Activa herramienta de rotación: Shift+R
   • Usa las guías como referencia visual
   • Rota hasta alinear perfectamente
   • Confirma con Enter

Paso 4: Recortar Portada Exacta

1. Activar selección rectangular: R

2. Delimitar área útil:

   • Arrastra desde esquina superior izquierda hasta inferior derecha
   • Excluye completamente los bordes blancos del escaneo
   • Incluye únicamente el área impresa de la portada

3. Ajustar precisión:

   • Refina usando los tiradores de las esquinas
   • Verifica centrado visual
   • La proporción no necesita ser cuadrada aún

4. Ejecutar recorte:

   Imagen > Recortar a la selección

O atajo: Ctrl+Shift+X

Paso 5: Generar Imagen Cuadrada (953×953)

Fase A: Convertir a cuadrada

1. Abre Imagen > Tamaño del lienzo

2. Igualar dimensiones:

   • Identifica cuál dimensión es menor (ancho o alto)
   • Modifica la dimensión mayor para igualarla a la menor
   • Centra la imagen usando el selector de posición
   • Click en Redimensionar

   Resultado: imagen cuadrada por recorte proporcional

Fase B: Escalar a dimensión final

1. Abre Imagen > Escalar imagen

2. Configurar dimensiones:

   • Ancho: 953 px
   • Alto: 953 px
   • Interpolación: Cúbica
   • ⚠️ Verifica que el icono de cadena esté enlazado (mantiene proporción)
   • Click en Escalar

Resultado: Portada cuadrada perfecta de 953×953 px

Paso 6: Exportar como folder.jpg

Ejecutar exportación:

Archivo > Exportar como

O atajo: Ctrl+Shift+E

Parámetros de exportación:

1. Nombre de archivo: folder.jpg
2. Ruta de destino: /wav/a-z/ABBA/2014 - Gold/
3. Formato: JPEG image
4. Click en Exportar

Opciones de compresión JPEG:

• Calidad: 95% (óptimo balance calidad/peso)
• Suavizado: 0 (preserva nitidez)
• Optimizar: ☑️ (reduce tamaño sin pérdida visible)
• Progresivo: ☑️ (mejor experiencia web)
• Guardar miniatura: ☐ (innecesario)
• Guardar datos EXIF: ☐ (información irrelevante)
• Comentario: dejar vacío

5. Confirmar con Exportar

Especificaciones del archivo resultante:

• Peso aproximado: 150-300 KB
• Resolución: 953×953 px
• Sin artefactos ni bordes residuales
• Optimizado para reproductores de audio

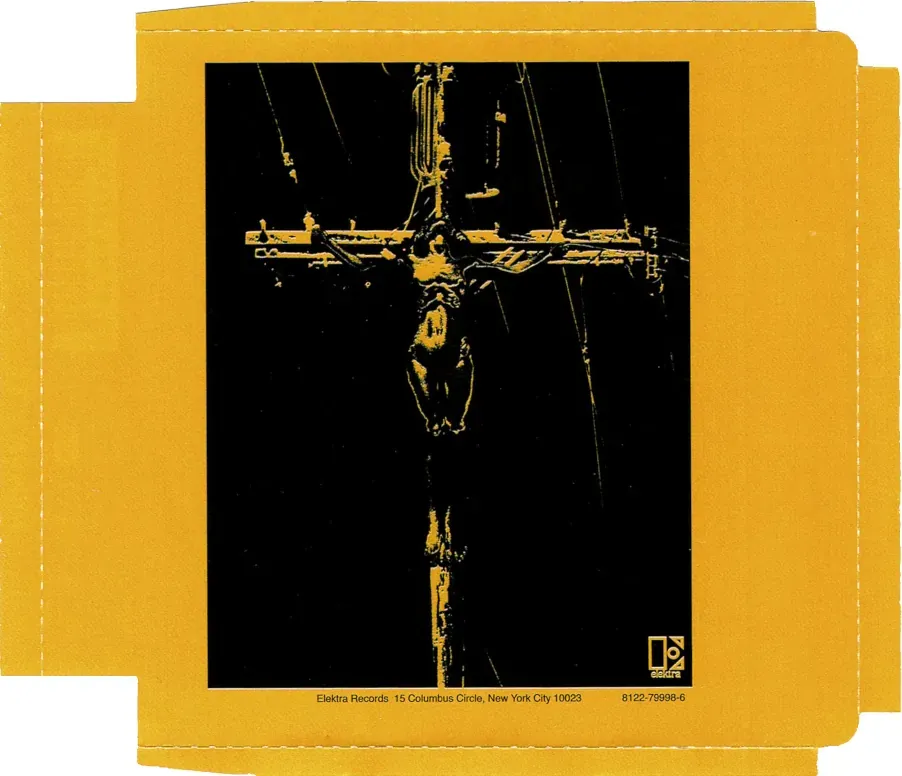

Workflow 2: Crear coverart_nn.jpg

Objetivo: Digitalizar material externo del jewel case

Procesaremos los siguientes elementos:

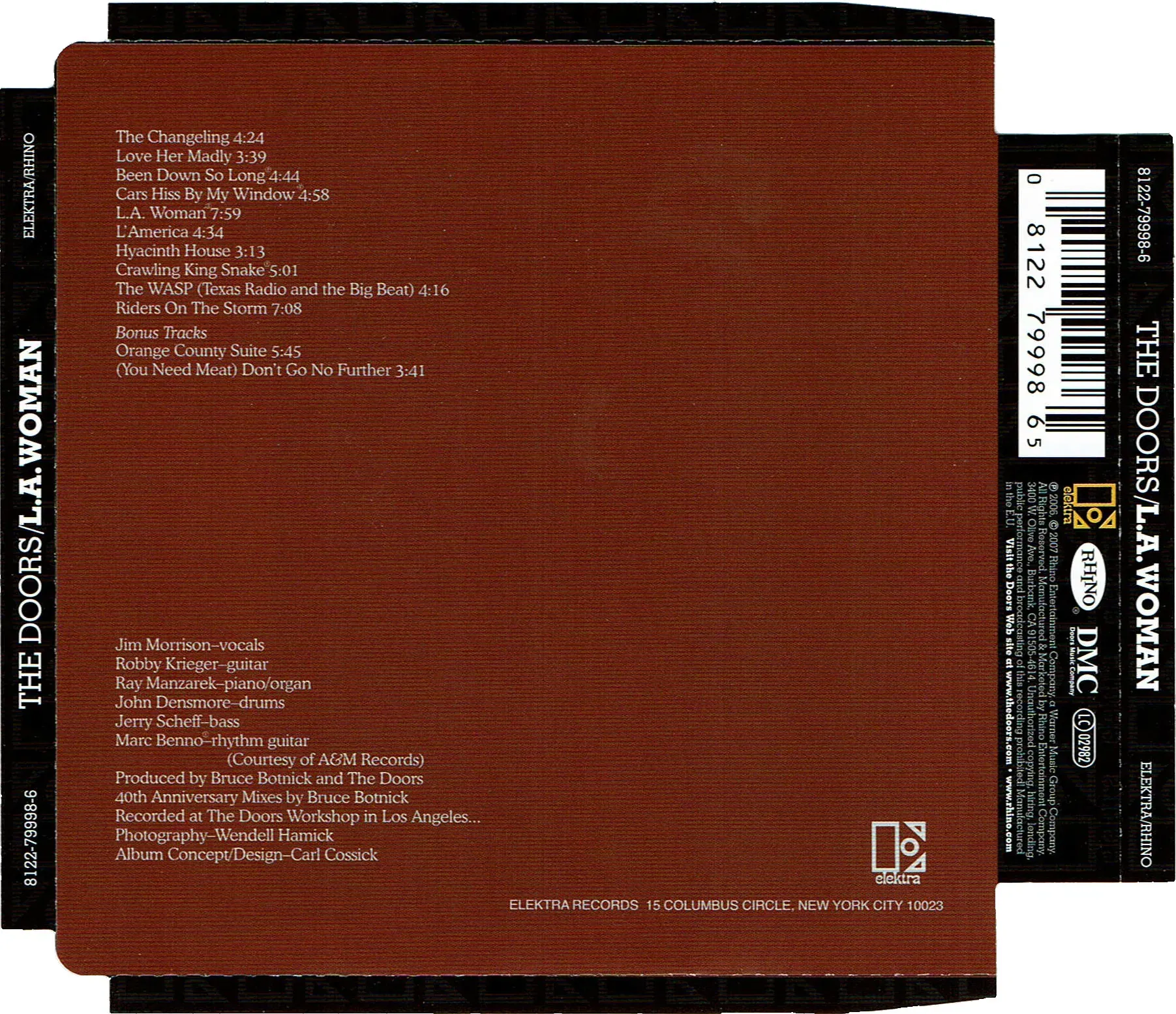

• Documento trasero con código de barras y tracklist
• Parte posterior interna del jewel case
• Material adicional en ediciones deluxe (si existe)

Este material es externo al booklet (libreto interno) y forma parte de la presentación física de la caja.

Determinar Dimensiones Objetivo

Identifica el formato físico de tu CD para aplicar las dimensiones correctas:

Formato	Dimensiones coverart
Jewel Case	1780×1379 px
Digipak	1646×1450 px
Cardboard Sleeve	1470×1454 px

En este ejemplo trabajaremos con Jewel Case estándar (1780×1379 px)

Proceso de Extracción

El flujo es idéntico al workflow de la portada, adaptado a las dimensiones del coverart:

1. Abrir escaneo: Archivo > Abrir → selecciona el documento que contiene el coverart

2. Aislar elemento:

   • Activa selección rectangular: R
   • Delimita el coverart dejando márgenes holgados
   • Copia: Ctrl+C
   • Pega como nueva imagen: Ctrl+Shift+V

3. Enderezar (si es necesario):

   • Crea guías de referencia horizontal y vertical
   • Aplica rotación: Shift+R
   • Alinea con las guías y confirma

4. Recorte preciso:

   • Activa selección rectangular: R
   • Selecciona el área exacta del coverart (excluye bordes blancos)
   • Ajustar dimensiones
   • Ejecuta recorte: Imagen > Recortar a la selección o Ctrl+Shift+X

5. Exportar:

   • Ctrl+Shift+E
   • Nombre: coverart_01.jpg, coverart_02.jpg, etc.
   • Ubicación: /wav/a-z/ABBA/2014 - Gold/artwork/coverart/
   • Calidad JPEG: 95%
   • Optimizar: ☑️ | Progresivo: ☑️

Repetir este proceso con cada elemento de coverart presente en el disco.

Nota: La numeración secuencial (_01, _02, _nn) permite mantener orden cronológico o de importancia de los elementos.

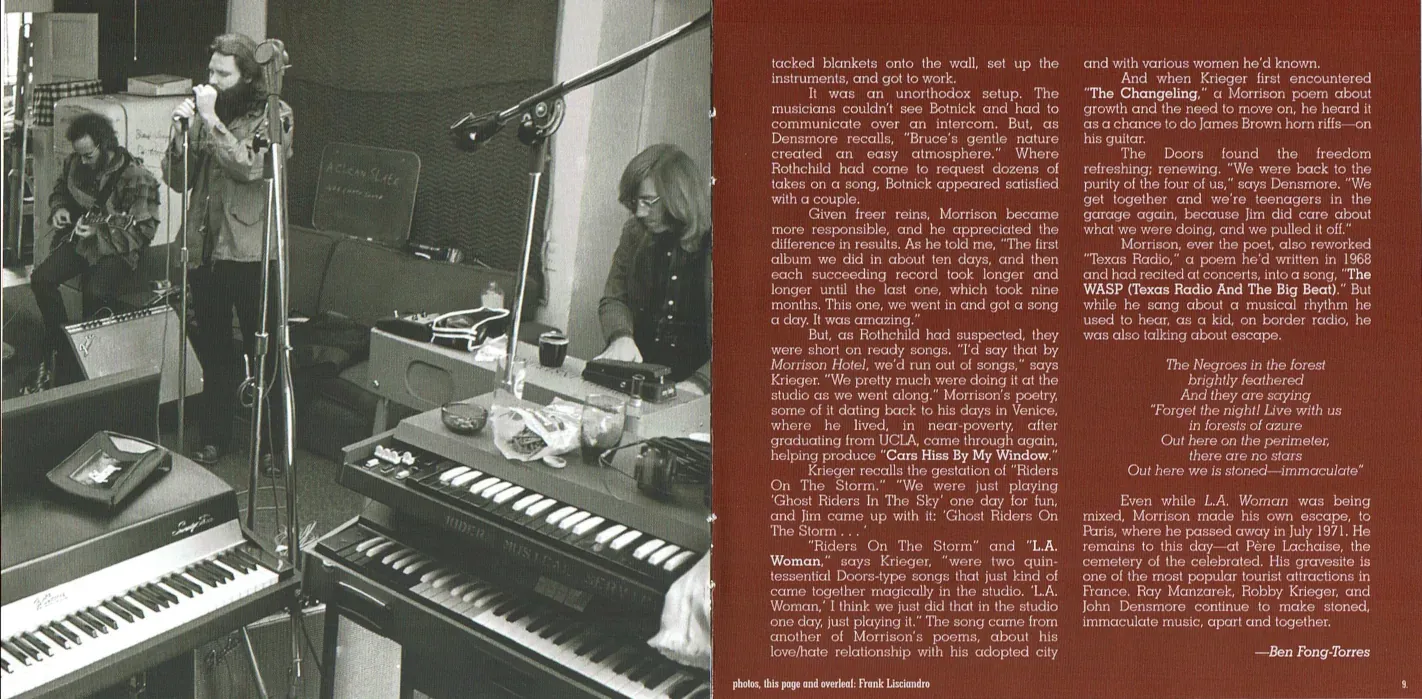

Workflow 3: Crear booklet_nn.jpg (Páginas del Booklet)

Objetivo: Digitalizar páginas del libreto interno manteniendo proporciones correctas

Contexto del Proceso

La mayoría de ediciones deluxe incorporan libretos grapados que pueden desmontarse temporalmente para facilitar el escaneo plano. Esta técnica mejora significativamente la calidad de captura al eliminar curvaturas y sombras del pliegue central.

Sin embargo, este método requiere reconstrucción digital: cada página escaneada individualmente debe recomponerse en su formato de doble página original mediante plantillas.

Dimensiones Estándar

Para este ejemplo utilizaremos booklet de Jewel Case estándar:

• Plantilla doble página: 2844×1398 px
• Página individual: 1422×1398 px (mitad de la plantilla)

Workflow Completo

Paso 1: Crear Plantilla Base

1. Nueva imagen:

   • Archivo > Nuevo
   • Ancho: 2844 px
   • Alto: 1398 px
   • Rellenar con: Blanco
   • Click en Aceptar

2. Crear guía central:

   • Imagen > Guías > Nueva guía (por porcentaje)
   • Dirección: Vertical
   • Posición: 50%
   • Esta guía marca la división entre página par e impar

3. Guardar plantilla:

   • Archivo > Guardar como
   • Nombre: booklet_template.xcf
   • Ubicación: carpeta temporal de trabajo

Paso 2: Extraer Página Individual del Escaneo

1. Abrir escaneo: Archivo > Abrir → documento con páginas del booklet

2. Aislar página:

   • Selección rectangular: R
   • Delimita una página individual con márgenes holgados
   • Copia: Ctrl+C
   • Pega como nueva imagen: Ctrl+Shift+V

3. Enderezar (si necesario):

   • Guías de referencia: horizontal y vertical
   • Rotación: Shift+R
   • Alinea y confirma

4. Recorte preciso:

   • Selección rectangular: R
   • Selecciona área exacta de la página (sin bordes blancos)
   • Recortar: Imagen > Recortar a la selección (Ctrl+Shift+X)

5. Escalar a dimensión individual:

   • Imagen > Escalar imagen
   • Ancho: 1422 px
   • Alto: 1398 px
   • Interpolación: Cúbica
   • Click en Escalar

6. Copiar página procesada: Ctrl+C

Paso 3: Componer Doble Página en Plantilla

1. Abrir plantilla: booklet_template.xcf

2. Pegar página:

   • Editar > Pegar (Ctrl+V)
   • Aparecerá como capa flotante

3. Posicionar página:

   • Activa herramienta Mover: M
   • Página par (izquierda): alinea con borde izquierdo usando la guía central como límite derecho
   • Página impar (derecha): alinea con borde derecho usando la guía central como límite izquierdo

4. Anclar capa: Ctrl+H (convierte la capa flotante en permanente)

5. Repetir pasos 2-4 con la página complementaria hasta completar la doble página

Paso 4: Exportar Doble Página Completada

1. Aplanar imagen:

   • Imagen > Aplanar imagen (fusiona todas las capas)

2. Exportar:

   • Ctrl+Shift+E
   • Nombre: booklet_01.jpg, booklet_02.jpg, etc.
   • Ubicación: /wav/a-z/ABBA/2014 - Gold/artwork/booklet/
   • Calidad JPEG: 95%
   • Optimizar: ☑️ | Progresivo: ☑️

3. Limpiar plantilla para siguiente página:

   • Editar > Deshacer hasta volver a plantilla vacía
   • O reabrir booklet_template.xcf sin guardar

Repetir Workflow completo (Paso 2-4) con cada doble página del booklet.

Consideraciones

Advertencia: Este proceso es laborioso en ediciones con múltiples páginas (12, 16, 24 páginas o más). Sin embargo, es el método que garantiza mayor fidelidad al formato original del booklet.

Tip de eficiencia: Procesa todas las páginas pares primero, luego todas las impares. Esto reduce cambios de contexto mental.

Nomenclatura:

• booklet_01.jpg = portada + primera página interior
• booklet_02.jpg = segunda doble página interior
• booklet_nn.jpg = última doble página + contraportada

---

Workflow 4: Crear cdart.png (Arte del CD con Transparencia)

Objetivo: Generar imagen del CD con fondo transparente mediante plantilla de fanart.tv

Paso 1: Obtener Plantilla Base

1. Descargar plantilla oficial:

   • URL: https://fanart.tv/tutorials/create-cdart-with-gimp/
   • Descarga archivo .xcf
   • Guarda en ubicación accesible: ~/Templates/cdart_template.xcf

2. Componentes de la plantilla:

• Outer Ring - Capa con máscara circular (borde del CD)
• Inner Rings - Capa del agujero central
• Guías de centrado
• Fondo transparente preconfigurado
• YOUR IMAGE HERE - La importante.

Paso 2: Preparar Entorno de Trabajo

2.1 Abrir Plantilla

Archivo > Abrir → cdart_template.xcf

La plantilla se abrirá mostrando las capas de máscara circular y agujero central con fondo transparente.

2.2 Extraer Imagen del CD

1. Abrir escaneo del CD:

   Archivo > Abrir

Selecciona el documento que contiene la imagen escaneada del CD

2. Crear selección circular del CD:

   • Activa herramienta de selección elíptica: E
   • Posiciona cursor en el centro del CD
   • Arrastra manteniendo pulsado: Ctrl+Shift
     • Ctrl = selecciona desde el centro (no desde esquina)
     • Shift = mantiene proporción circular perfecta
   • Ajusta hasta cubrir el borde exterior del CD físico

3. Copiar selección:

   Ctrl+C

2.3 Importar a la Plantilla

1. Cambiar a ventana de la plantilla (cdart_template.xcf)

2. Seleccionar capa destino:

   • En el panel de capas, haz click en la capa base (YOUR IMAGE HERE)

3. Pegar en posición original:

   Editar > Pegar como > Pegar como datos flotantes en la capa seleccionada

O atajo: Ctrl+Alt+V

Esto pegará el CD manteniendo su posición y tamaño original como capa flotante.

Paso 3: Posicionar y Dimensionar

1. Activar herramienta Mover: M

2. Centrar el CD:

   • Selecciona la capa scan_cd
   • Arrastra hasta alinear el centro del CD físico con las guías de centrado
   • Usa las guías como referencia visual precisa

3. Ajustar escala (si necesario):

   • Capa > Escalar capa
   • Modifica dimensiones hasta que el borde del CD coincida exactamente con la máscara circular
   • Mantén proporción activada (icono de cadena)

Paso 4: Ajustar Orientación (Opcional)

Si el logo o texto del CD no está correctamente orientado:

1. Activar rotación:

   Herramientas > Herramientas de transformación > Rotar

O atajo: Shift+R

2. Rotar imagen:

   • Gira hasta que textos/logos queden horizontales
   • Usa incrementos pequeños para precisión
   • Confirma con Enter

3. Anclar capa flotante:

   Capa > Anclar capa

O atajo: Ctrl+H

Paso 5: Corregir Exposición (Opcional)

Si el escaneo presenta problemas de luminosidad:

1. Selecciona capa del CD en panel de capas

2. Abrir corrección:

   Colores > Brillo-Contraste

3. Ajustar valores:
   • Modifica deslizadores hasta obtener apariencia natural
   • Vista previa en tiempo real
   • Click en Aceptar

Paso 6: Exportar como PNG

1. Iniciar exportación:

   Archivo > Exportar como

O atajo: Ctrl+Shift+E

2. Configurar archivo:

   • Nombre: cdart.png
   • Ubicación: /wav/a-z/ABBA/2014 - Gold/
   • Formato: PNG image
   • Click en Exportar

3. Opciones de compresión PNG:

   • ☑️ Guardar canal alfa (transparencia): CRÍTICO - debe estar activado
   • Nivel de compresión: 9 (máxima compresión sin pérdida)
   • ☐ Guardar fecha de creación: desactivado
   • ☐ Guardar comentario: desactivado
   • Click en Exportar

Especificaciones del Archivo Resultante

• Formato: PNG con canal alfa
• Fondo: Completamente transparente
• Forma: Circular con agujero central
• Dimensiones: Según plantilla (1000x1000 px típicamente)
• Peso aproximado: 200-500 KB


Tips Avanzados de GIMP

Limpiar Manchas o Polvo

Si el escaneo tiene manchas:

1. Herramienta de clonado:

   C

2. Uso:

   • Ctrl + Click en área limpia (origen)
   • Pinta sobre la mancha
   • El área origen se clona sobre el destino

---

Verificación Final

Antes de dar por terminado el artwork:

Checklist de Archivos

cd "/ruta/a/Mi música/wav/a-z/ABBA/2014 - Gold"

# Verificar archivos en raíz
ls -lh folder.jpg cdart.png

# Verificar coverart
ls -lh artwork/coverart/

# Verificar booklet
ls -lh artwork/booklet/

Deberías tener:

/wav/a-z/ABBA/2014 - Gold/
├── ABBA - Gold.wav
├── ABBA - Gold.cue
├── ABBA - Gold.log
├── folder.jpg
├── cdart.png
└── artwork/
    ├── coverart/
        ├── coverart_01.jpg
    │   └── coverart_nn.jpg
    └── booklet/
        ├── booklet_01.jpg
        ├── booklet_02.jpg
        └── booklet_nn.jpg

Verificación Visual

Abrir cada archivo y comprobar:

1. folder.jpg:

   • ☑️ 953×953 px (cuadrada)
   • ☑️ Sin bordes blancos
   • ☑️ Buena calidad, sin pixelación
   • ☑️ Colores correctos

2. cdart.png:

   • ☑️ Fondo transparente (abre sobre fondo oscuro para verificar)
   • ☑️ Forma circular perfecta
   • ☑️ Agujero central visible
   • ☑️ Imagen del CD centrada

3. coverart.jpg:

   • ☑️ Dimensiones correctas según tipo de CD
   • ☑️ Portada + contraportada alineadas
   • ☑️ Sin espacios blancos entre ellas

4. booklet_nn.jpg:

   • ☑️ Dimensiones correctas
   • ☑️ Texto legible (si aplica)
   • ☑️ Sin distorsión

Comprobar Tamaños de Archivo

# folder.jpg: 150-300 KB
# coverart.jpg: 300-600 KB
# booklet_nn.jpg: 200-400 KB cada uno
# cdart.png: 100-300 KB

du -h folder.jpg cdart.png artwork/coverart/*.jpg artwork/booklet/*.jpg

Si algún archivo es muy grande (>1 MB):

• Reexporta con calidad JPEG 90% en lugar de 95%
• O usa herramienta de optimización:

  jpegoptim --max=90 folder.jpg

---

Troubleshooting

Problema: Imagen pixelada tras escalar

Causa: Interpolación incorrecta

Solución:

• En Imagen > Escalar, usa Interpolación: Cúbica (no Ninguna o Lineal)
• Si ya escalaste: Ctrl+Z y repite con Cúbica

Problema: Colores apagados o muy oscuros

Solución 1: Niveles automáticos

Shift+Ctrl+L

Solución 2: Ajuste manual

Colores > Niveles

Ajusta los sliders de entrada hasta que se vea bien.

Problema: Bordes del CD no coinciden con la máscara

Solución:

1. Selecciona capa del CD
2. Capa > Escalar capa
3. Ajusta tamaño pixel a pixel
4. Usa M para reposicionar

Problema: Texto del booklet borroso

Solución:

1. Escanea de nuevo a 600 DPI en lugar de 300

2. O aplica enfoque:

   Filtros > Mejorar > Enfoque (Sharpen)

   • Radio: 1.0
   • Cantidad: 40-60

Problema: Fondo del cdart no es transparente

Causa: Exportaste como JPG en lugar de PNG

Solución:

• JPG no soporta transparencia
• Siempre usa PNG para cdart
• Verifica al exportar: Guardar transparencia ☑️

Problema: El escáner no se detecta en Linux

Verificar instalación de SANE:

# Instalar SANE y drivers Brother
sudo pacman -S sane sane-airscan brscan4

# Detectar escáner
scanimage -L

Si no aparece:

# Añadir escáner de red manualmente
sudo brsaneconfig4 -a name="Brother" model="MFC-J6940DW" ip=192.168.1.XXX

GUI recomendada:

sudo pacman -S simple-scan
simple-scan

---

Resumen del Post 3

✔️ Has logrado:

• Procesar escaneos JPG con GIMP
• Crear folder.jpg (953×953) cuadrado perfecto
• Crear coverart.jpg con portada + contraportada
• Procesar páginas del booklet con dimensiones correctas
• Crear cdart.png con transparencia usando plantilla

✔️ Archivos generados:

• folder.jpg, cdart.png (raíz)
• coverart.jpg (artwork/coverart/)
• booklet_nn.jpg (artwork/booklet/)

✔️ Siguiente paso: En el Post 4 usaremos fLaCon para separar el WAV+CUE en tracks individuales y convertirlos a Opus con metadatos y artwork embebido.

---

Posts de la serie:

• Parte 1: Organización del Sistema
• Parte 2: Extracción con freeac
• Parte 3: Edición de Artwork en GIMP (estás aquí)
• Parte 4: Conversión a Opus con fLaCon (próximamente)

---

¿Tienes dudas sobre GIMP o el procesamiento de artwork? ¿Usas otra herramienta? Comparte tu experiencia en los comentarios.
