Introducción

Esta es la primera parte de una serie de 4 posts donde documento mi sistema de audio híbrido en Linux:

• Parte 1 (este post): Setup base - Giradiscos + UMC404HD + Mixxx
• Parte 2: Digitalizar vinilos con Audacity
• Parte 3: Añadir controlador Hercules DJControl Inpulse 500
• Parte 4: Integrar teclado MIDI Novation Launchkey 49 MK3

En este primer post, montamos el sistema base que permite:

• ✔️ Escuchar vinilos con calidad
• ✔️ Mezclar música digital con Mixxx
• ✔️ Integrar vinilo y digital en la misma sesión
• ✔️ Hacer preescucha por auriculares
• ✔️ Todo sin cambiar cables ni entradas

El secreto está en usar la Behringer UMC404HD como centro del sistema, donde confluyen todas las fuentes de audio.

Hardware Utilizado

Componentes Principales

Dispositivo	Marca y modelo	Función
Giradiscos	Reloop, modelo RP-2000 MK3 S	Reproducir vinilos
Previo phono	Fosi Audio Box X1	Amplificar señal phono → línea
Interfaz de audio	Behringer UMC404HD	Centro del sistema audio
Amplificador	Yamaha RX-V440 RDS	Potencia para altavoces
PC	Arch Linux	Software: Mixxx, Audacity
Software DJ	Mixxx 2.4+	Mezclas digitales + integración vinilo

Cables Necesarios

Asegúrate de tener estos cables:

Cable	Cantidad	Uso
RCA → RCA	1 par	Giradiscos → Fosi
RCA → Jack 6.35 mm (TRS)	1 par	Fosi → UMC404HD (INPUT 1/2)
Jack 6.35 mm (TRS) → RCA	2 individuales	UMC404HD MAIN OUT L/R → Yamaha

Importante sobre las salidas de la UMC404HD:

• MAIN OUT L y MAIN OUT R son salidas mono balanceadas separadas
• No uses cable estéreo único
• Necesitas dos cables Jack → RCA individuales

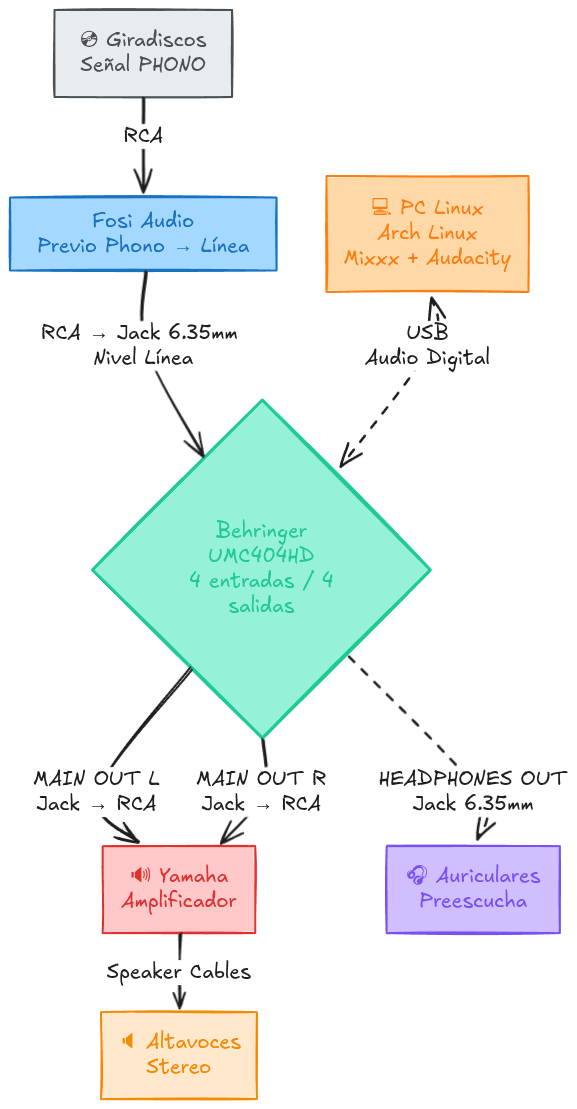

Diagrama de Conexiones

Conexiones Físicas Paso a Paso

1. Giradiscos → Fosi (Previo Phono)

Conexión:

Giradiscos (PHONO OUT) ──[RCA]──> Fosi Audio (PHONO IN)

¿Por qué un previo?

• La señal phono es muy débil (~5 mV)
• Necesita amplificación + ecualización RIAA
• El Fosi convierte: phono → línea (~300-500 mV)

Fosi Audio BOX X1:

• No tiene controles de gain
• Salida de nivel fijo (~300 mV)
• Solo tiene interruptor ON/OFF
• La ganancia se ajusta después en la UMC404HD

2. Fosi → UMC404HD (Entrada de Línea)

Conexión:

Fosi Audio (LINE OUT) ──[RCA → Jack 6.35mm]──> UMC404HD (INPUT 1/2)

Configuración en la UMC404HD:

Control	Posición	Razón
Interruptor LINE/INST	LINE	Señal de nivel línea
PAD	OFF	No necesitas atenuación
Gain (INPUT 1/2)	Ajustar	LED verde/amarillo = OK, rojo = saturado
48V (Phantom)	OFF	No es necesario para línea

Ajuste del Gain:

1. Pon un vinilo
2. Sube el gain gradualmente
3. Observa el LED:
   • Verde: nivel bajo (subir más)
   • Amarillo: nivel óptimo ✓
   • Rojo: saturación (bajar)
4. Objetivo: LED en verde/amarillo con picos ocasionales

3. UMC404HD → Yamaha (Salida Principal)

Conexión CRÍTICA:

UMC404HD MAIN OUT L ──[Jack 6.35mm → RCA blanco]──> Yamaha (L)
UMC404HD MAIN OUT R ──[Jack 6.35mm → RCA rojo]───> Yamaha (R)

⚠️ Error común: No uses un cable estéreo único. MAIN OUT L y R son salidas mono balanceadas independientes.

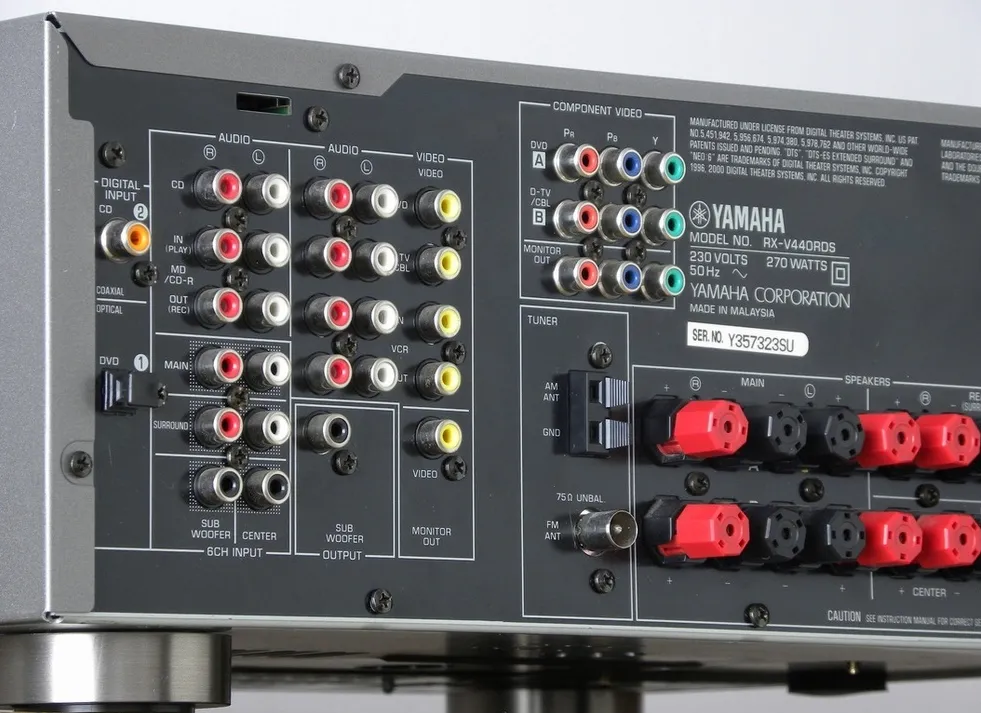

En el Yamaha:

• Conecta en entrada: CD o MD/CD-R
• Ambas son entradas de nivel línea
• Selecciona esa entrada en el Yamaha

4. UMC404HD → PC (USB)

Conexión:

UMC404HD (USB-B) ──[Cable USB]──> PC (USB-A)

En Arch Linux:

• La UMC404HD es class-compliant
• No necesitas drivers adicionales
• Se detecta automáticamente con ALSA

Verificar detección:

aplay -l

Deberías ver:

card 1: U192k [UMC404HD 192k], device 0: USB Audio [USB Audio]

Configuración de la UMC404HD

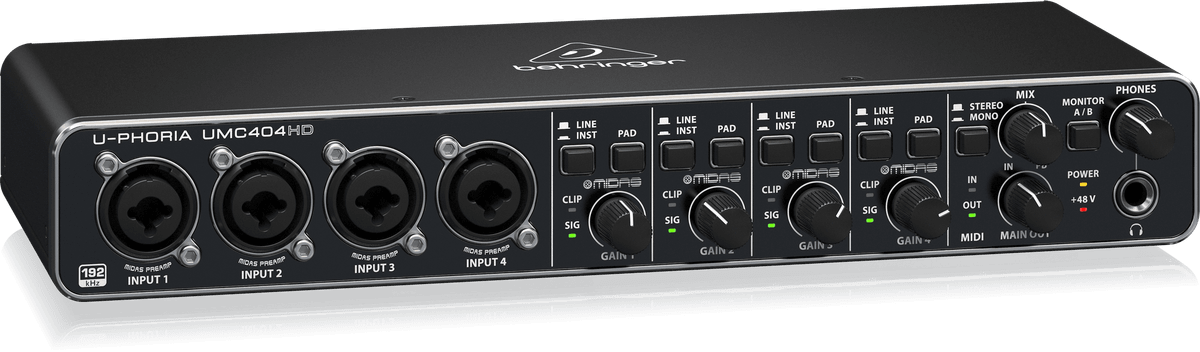

Panel Frontal

Control	Ajuste	Función
MIX	Centro	INPUT = vinilo / PLAYBACK = PC / Centro = ambos
MAIN OUT A/B	A	Selecciona grupo de salidas (usa A)
STEREO	ON	Vincula MAIN OUT L + R

Explicación del control MIX:

• Totalmente a la izquierda (INPUT): solo escuchas el vinilo
• Centro: escuchas vinilo + PC/Mixxx mezclados
• Totalmente a la derecha (PLAYBACK): solo escuchas el PC

Para uso normal: déjalo en el centro.

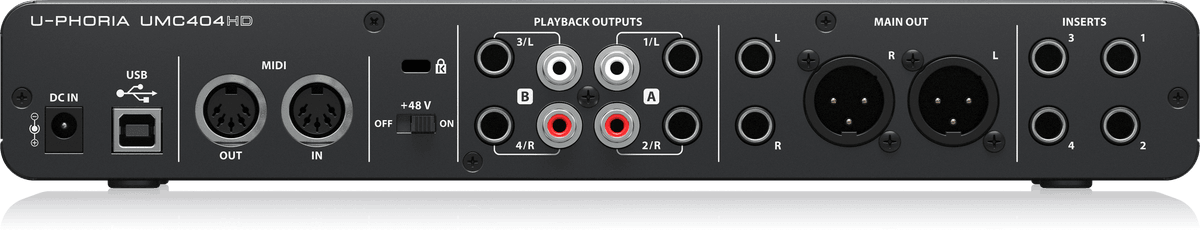

Panel Trasero

MAIN OUT A:
┌──────┐
│  L   │ ──> Jack TRS (balanceado)
├──────┤
│  R   │ ──> Jack TRS (balanceado)
└──────┘

MAIN OUT B:
(No usadas en este setup)

Configuración en Linux

1. Configurar ALSA/PulseAudio/PipeWire

Verificar que la UMC404HD está activa:

# Con PulseAudio
pactl list sinks short

# Con PipeWire
pw-cli ls Node

Seleccionar como dispositivo predeterminado:

En tu entorno de escritorio (KDE, GNOME, etc.):

1. Configuración de Sonido
2. Salida: selecciona UMC404HD
3. Entrada: selecciona UMC404HD (opcional)

O por línea de comandos (PulseAudio):

# Listar dispositivos
pactl list short sinks

# Establecer como predeterminado
pactl set-default-sink alsa_output.usb-BEHRINGER_UMC404HD_192k-00.analog-surround-40

2. Verificar Canales

La UMC404HD expone 4 canales de entrada y salida:

Salidas:

• Canales 1-2: MAIN OUT L/R
• Canales 3-4: HEADPHONES OUT

Entradas:

• Canales 1-2: INPUT 1/2 (vinilo)
• Canales 3-4: INPUT 3/4 (libre)

Configuración de Mixxx

Instalación

# Arch Linux
sudo pacman -S mixxx

# Verificar versión
mixxx --version

Recomendado: Mixxx 2.4 o superior

Configuración de Audio

Abre Mixxx y ve a:

Preferencias → Sonido Hardware

Configuración Principal

Parámetro	Valor	Notas
API de sonido	JACK	PipeWire lo emula automáticamente
Frecuencia de muestreo	48000 Hz	Estándar profesional
Latencia	10-20 ms	Ajusta según tu CPU

Nota importante: Aunque seleccionas "JACK" en Mixxx, en realidad estás usando PipeWire que emula JACK de forma transparente. Esto es perfecto porque:

• ✔️ Baja latencia para DJ
• ✔️ Compatible con apps normales del sistema
• ✔️ Sin conflictos de audio
• ✔️ Preparado para controladores MIDI futuros

Si JACK no Aparece en el Menú

Si en el desplegable de API no ves la opción JACK:

# Verificar que tienes pipewire-jack instalado
pacman -Qs pipewire-jack

Si no aparece nada, instálalo:

sudo pacman -S pipewire-jack

Reinicia Mixxx y JACK debería aparecer en el menú.

Sistema de Audio: PipeWire

Arch Linux moderno usa PipeWire por defecto, que reemplaza y mejora tanto PulseAudio como JACK.

Verificar que tienes PipeWire:

pactl info | grep "Server Name"

Resultado esperado:

Server Name: PulseAudio (on PipeWire 1.4.9)

Si ves esto, ya tienes PipeWire configurado correctamente.

Si muestra solo "PulseAudio" (sin "on PipeWire"), tienes una instalación antigua. Migra a PipeWire:

# Instalar PipeWire
sudo pacman -S pipewire pipewire-pulse pipewire-jack wireplumber

# Remover PulseAudio antiguo
sudo pacman -R pulseaudio pulseaudio-alsa

# Habilitar servicios
systemctl --user enable --now pipewire pipewire-pulse wireplumber

Reinicia tu sesión (logout/login).

Herramienta de Monitoreo de Audio (Opcional)

Para ver y gestionar conexiones de audio gráficamente:

sudo pacman -S qpwgraph

qpwgraph es como qjackctl pero diseñado específicamente para PipeWire. Te permite:

• Ver todas las conexiones de audio en tiempo real
• Rutear manualmente señales entre aplicaciones
• Monitorear latencia
• Muy útil cuando añadas controladores MIDI

Para abrirlo:

qpwgraph

Asignación de Salidas

En la pestaña Salidas:

Salida	Dispositivo	Canales
Master	UMC404HD	1-2 (MAIN OUT L/R)
Headphones	UMC404HD	3-4 (auriculares)

Esto te permite:

• Master → altavoces principales (MAIN OUT → Yamaha)
• Headphones → preescucha privada por auriculares conectados a la UMC404HD

Nota: Más adelante (Parte 3) conectaremos el controlador Hercules DJControl Inpulse 500 y redirigiremos la salida de auriculares a través de él para mayor comodidad.

Asignación de Entradas

En la pestaña Entradas:

Entrada	Dispositivo	Canales	Uso
Aux 1	UMC404HD	1-2	Vinilo (INPUT 1/2)
Aux 2	(ninguno)	-	Opcional

Aplicar y reiniciar Mixxx.

aqui---

Integrar el Vinilo en Mixxx

Opción 1: Usando AUX (Recomendado)

Esta es la forma correcta de integrar vinilos normales:

1. Asegúrate de que Aux 1 está asignado a UMC404HD 1-2
2. En la interfaz de Mixxx, busca el botón AUX
3. Click en AUX para activarlo
4. Aparece un canal adicional con el audio del vinilo
5. Puedes:
   • Ajustar volumen con el fader
   • Aplicar EQ
   • Mezclar con otras pistas
   • Grabar la sesión

Ventajas:

• ✔️ Funciona con cualquier vinilo
• ✔️ Control total en Mixxx
• ✔️ Puedes grabar la mezcla
• ✔️ Sin necesidad de timecode

Opción 2: Vinyl Control (DVS)

⚠️ IMPORTANTE: Vinyl Control NO funciona con vinilos normales.

Vinyl Control requiere:

• Discos de timecode especiales (Mixxx Control Vinyl, Serato, Traktor)
• Estos discos emiten señal digital codificada
• Mixxx la decodifica y controla archivos digitales

Si tienes discos de timecode:

1. Preferencias → Vinyl Control
2. Activa Deck 1 o Deck 2
3. Input: UMC404HD 1-2
4. Type: Mixxx CV02 Vinyl

Pero para vinilos normales: usa AUX.

Escenarios de Uso

Escenario 1: Solo Escuchar Vinilos

Configuración:

• UMC404HD: MIX hacia INPUT
• Mixxx: cerrado
• Yamaha: entrada seleccionada (CD o MD/CD-R)

Flujo:

Vinilo → Fosi → UMC404HD → Yamaha → Altavoces

Escenario 2: Solo Mixxx (Digital)

Configuración:

• UMC404HD: MIX hacia PLAYBACK
• Mixxx: abierto y reproduciendo
• Yamaha: entrada seleccionada

Flujo:

PC (Mixxx) → UMC404HD → Yamaha → Altavoces

Escenario 3: Mezcla Híbrida (Vinilo + Digital)

Configuración:

• UMC404HD: MIX en el centro
• Mixxx: abierto con botón AUX activado
• Yamaha: entrada seleccionada

Flujo:

Vinilo → Fosi → UMC404HD ─┐
                          ├──> Yamaha → Altavoces
PC (Mixxx) ───────────────┘

En Mixxx:

• Canal AUX: vinilo
• Deck 1: pista digital
• Deck 2: otra pista digital
• Mezclas todo con crossfader y EQ

Troubleshooting

Problema: No se escucha nada

Verificar:

1. ☑️ Yamaha encendido, entrada correcta seleccionada
2. ☑️ UMC404HD conectada a USB, LED encendido
3. ☑️ Control MIX no totalmente hacia PLAYBACK (si solo escuchas vinilo)
4. ☑️ MAIN OUT A/B en posición A
5. ☑️ Cables bien conectados

Comando de diagnóstico:

aplay -l
speaker-test -t wav -c 2

Problema: Se escucha distorsionado

Causas:

• Gain muy alto en UMC404HD (LED rojo)
  • Solución: baja el gain hasta LED verde/amarillo
• Cable malo
  • Solución: prueba otros cables

Problema: Audio con latencia en Mixxx

Solución:

1. En Mixxx: Preferencias → Sonido Hardware
2. Baja la latencia a 5-10 ms
3. Si cruje: sube a 15-20 ms
4. Cambia API a ALSA (mejor latencia que PulseAudio)

Si persiste:

# Ajustar buffer de ALSA
nano /etc/pulse/daemon.conf

Añade:

default-fragments = 2
default-fragment-size-msec = 10

Reinicia PulseAudio:

pulseaudio -k
pulseaudio --start

Problema: No se detecta la UMC404HD

Verificar USB:

lsusb | grep BEHRINGER

Debería mostrar:

Bus 001 Device 005: ID 1397:0509 BEHRINGER UMC404HD 192k

Si no aparece:

• Prueba otro puerto USB
• Verifica cable USB
• Reinicia la interfaz (desconectar/conectar)

Problema: Vinilo suena muy bajo

Causas:

1. Fosi con volumen bajo
   • Solución: sube gain del Fosi
2. Gain de UMC404HD bajo
   • Solución: sube gain INPUT 1/2
3. Cable phono en lugar de línea
   • Solución: verifica que Fosi está conectado a LINE OUT

Problema: Ruido de fondo / zumbido

Causas comunes:

• Ground loop (bucle de masa)
  • Solución: desconecta tierra del giradiscos (si es posible)
  • O usa aislador de ground loop
• Cable cerca de fuente de alimentación
  • Solución: separa cables de audio de los de corriente
• Fosi sin buena toma de tierra
  • Solución: verifica conexión a tierra del Fosi

Ventajas de Este Setup

Flexibilidad Total

• ✔️ Escucha vinilos con calidad
• ✔️ Mezcla digital con Mixxx
• ✔️ Combina vinilo + digital en vivo
• ✔️ Graba vinilos en alta calidad
• ✔️ Preescucha por auriculares (sin molestar)
• ✔️ Sin cambiar cables ni entradas

Calidad de Audio

• ✔️ Previo Fosi: ecualización RIAA correcta
• ✔️ UMC404HD: conversores de 24-bit/192kHz
• ✔️ Salidas balanceadas: menos ruido
• ✔️ Conexión digital USB: sin pérdidas

Expandible

Puedes añadir:

• Controlador MIDI (para Mixxx)
• Segundo giradiscos en INPUT 3/4
• Micrófono (con phantom power)
• Sintetizador o sampler externo

Conclusión

Has montado el sistema base de un setup híbrido vinilo + digital en Linux. Ahora puedes:

✔️ Escuchar vinilos con calidad profesional ✔️ Usar Mixxx como mesa de mezclas digital ✔️ Integrar vinilo y digital en la misma sesión ✔️ Hacer preescucha por auriculares ✔️ Controlar todo desde la UMC404HD sin cambiar cables

La UMC404HD es el corazón del sistema, donde confluyen:

• Vinilo (analógico) vía Fosi
• PC con Mixxx (digital) vía USB
• Salida a amplificador Yamaha
• Auriculares para preescucha

En el próximo post veremos cómo usar este setup para digitalizar tu colección de vinilos con Audacity, con calidad profesional y workflow completo de edición.

---

Recursos Adicionales

Software

• Mixxx: https://mixxx.org/
• Audacity: https://www.audacityteam.org/
• Arch Linux Audio: https://wiki.archlinux.org/title/Professional_audio

Hardware

• Behringer UMC404HD: Manual oficial en behringer.com
• Fosi Audio: Previos phono económicos y efectivos

Comunidades

• Mixxx Zulip: Chat oficial de Mixxx
• r/DJs: Subreddit de DJs
• r/vinyl: Comunidad de coleccionistas de vinilo
• LinuxMusicians: Foro de audio profesional en Linux

---

¿Tienes un setup similar? ¿Usas otra interfaz o software? Comparte tu experiencia en los comentarios.
